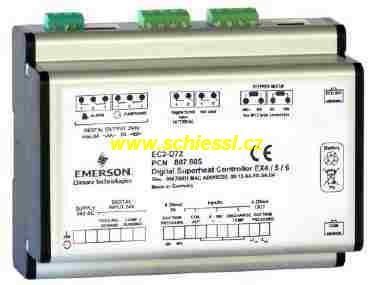

Regulátor EC3-D72, 807805, Alco
| Název produktu: | Regulátor EC3-D72, 807805, Alco |
| Popis: | Regulátor přehřátí se síťovým rozhraním EC3-D7x jsou elektronické regulátory přehřátí pro samostatný provoz a automatickou synchronizaci s kompresory Copeland Digital Scroll. EC3-D72 poskytuje vzdálený přístup prostřednictvím integrovaného síťového rozhraní TCP/IP Ethernet a funkce WebServer. Jakýkoli WebBrowser (např. Internet Explorer®) je vhodný pro všechny úlohy monitorování a nastavení. EC3-D73 nabízí stejné funkce, ale nemá síťové rozhraní. Zadání parametru se provádí pomocí samostatné zobrazovací/řídicí jednotky ECD-002. |
| Použití: | Pro ventily EX4 až EX8, sondy ECN-N60, tlaková sonda PT5-07M/18M/30M podle chladiva, napájení 24VAC. Typickými oblastmi použití v klimatizačních, chladicích a průmyslových aplikacích jsou chladiče, chlazení průmyslových procesů, střešní klimatizace, tepelná čerpadla, kompaktní chladicí jednotky, chladicí jednotky pro počítačové vybavení, chladírny, průmyslové zpracování potravin a sušiče vzduchu. |
| Vlastnosti: | Regulace přehřátí ve spojení s regulačními ventily řízenými krokovým motorem EX4 ... V6 Synchronizace se solenoidovými ventily PWM pro plynule měnitelné řízení výkonu kompresorů Copeland Digital Scroll Omezení odpařovacího tlaku (MOP) Alarm, pokud je přehřátí příliš vysoké nebo příliš nízké Funkce nízkotlakého spínače s alarmem Funkce nemrznoucí směsi / alarm Relé pro čerpací provoz Přenos signálu 4...20mA snímače tlaku pro ovládání regulátorů třetích stran pouze s jedním snímačem tlaku Monitoring senzorů a jejich zapojení, detekce senzorů a chyb připojení Inteligentní správa alarmů jako ochrana kompresoru a zajištění jiskrově bezpečného provozu Integrovaný nepřerušitelný napájecí zdroj uzavře regulační ventil v případě výpadku napájení Lze zobrazit různé jazyky Elektrické připojení pomocí zásuvných šroubových svorek Pevné hliníkové pouzdro pro montáž na DIN lištu Podporuje síťovou technologii TCP/IP Ethernet s funkcí WebServer a umožňuje monitorování a nastavení pomocí libovolného běžnéhoWebBrowseru (např. Internet Explorer® nebo Mozilla Firefox) |
| Komunikace: | Protokol tcp |
| Typ montáže: | na DIN lištách |
| Čistá hmotnost: | 800 g |
| Výstup analogový: | Tlak odpařování:4 až 20 mA vyžaduje 12 nebo 24 V DC |
| Vstupy, Teplota: | ECN-Nxx10kW při 25 °C |
| Vstupy, Snímače tlaku: | PT5-07M/-18M/-30M 24VDC, 4 ... 20 mA |
| Spotřeba energie: | 25 VA, včetně připojeného regulačního ventilu, displeje a seřizovací jednotky |
| Reléové výstupy: | Alarm, Čerpání, Digitální rolovací elektromagnetický ventil, Volné Relé, Krokový motor: EX4 ... V6 |
| Připojení: | Zásuvné šroubové svorky, Ø drátu 0,14 až 1,5 mm² |
| Ochrana: | IP 20 |
| Napájecí napětí: | 24 V střýdavý proud |
| Provozní teplota: | 0 až +60 °C |
Weitere Informationen (DE)
Überhitzungsregler mit Netzwerkschnittstelle
EC3-D7x sind elektronische Überhitzungsregler für Standalone Betrieb und automatischer Synchronisierung mit Copeland Digital Scroll Verdichtern.
Die typischen Einsatzgebiete in Klima-, Kälte- und Industrieanwendungen sind Kaltwassersätze, industrielle Prozesskühlung, Dachklimageräte, Wärmepumpen, Kompakt-Kühlgeräte, Kühlgeräte für EDV-Einrichtungen, Kühlräume, industrielle Lebensmittelverarbeitung und Lufttrockner.
EC3-D72 bieten Fernzugriff über die integrierte TCP/IP Ethernet Netzwerk-Schnittstelle und WebServer Funktionalität. Für alle Überwachungs- und Einstellaufgaben eignet sich jeder WebBrowser (z.B. Internet Explorer®).
EC3-D73 bieten dieselben Funktionen, haben aber keine Netzwerk-Schnittstelle. Die Parametereingabe erfolgt mit der separaten Anzeige-/Bedieneinheit ECD-002.
Technické parametry
Elektrická data
| Výstupní analog | Vytlačení: 4... 20 mA, vyžaduje 12 nebo 24 VDC | |
| Vstupy | teplota: | ECN- Nxx10kW 25 ° C |
| Vstupy | tlakový vysílač: | PT5-07M / -18M / -30M; 24VDC, 4... 20mA |
| Spotřeba energie | 25 VA | max. včetně připojeného ovládacího ventilu, zobrazovací a nastavovací jednotky |
| Relé výstupy | Alarm, Abpumpen, Digital Scroll Magnetventil, Freies Relais | Ovladač motoru: EX4... EX6 |
| Ochranná třída | IP20 | |
| Napájecí napětí | 230 / 1 / 50 V / Ph / Hz | |
| Napájecí napětí | 24 V AC |
Hmotnost
| Hmotnost netto | 800 g |
Obecné informace
| Typ | Überhitzungsregler |
| Komunikace | TCP / IP |
| Typ montáže | auf DIN SchienenGenericName |
Připojení
| Připojení | Šroubovací svorky | drát Ø 0.14 až 1.5mm ² |
Údaje o teplotě
| Skladovací teplota | -20 bis + 65 ° C |
| max. | 60 ° C |
| min. | 0 ° C |
Záruka: 12 měsíců
Technické parametry
| Parametr | Hodnota |
|---|---|
| Elektrická data | |
| Výstupní analog | Vytlačení: 4... 20 mA, vyžaduje 12 nebo 24 VDC / |
| Vstupy | teplota: / ECN- Nxx10kW 25 ° C |
| Vstupy | tlakový vysílač: / PT5-07M / -18M / -30M; 24VDC, 4... 20mA |
| Spotřeba energie | 25 VA / max. včetně připojeného ovládacího ventilu, zobrazovací a nastavovací jednotky |
| Relé výstupy | Alarm, Abpumpen, Digital Scroll Magnetventil, Freies Relais / Ovladač motoru: EX4... EX6 |
| Ochranná třída | IP20 |
| Napájecí napětí | 230 / 1 / 50 V / Ph / Hz |
| Napájecí napětí | 24 V AC |
| Hmotnost | |
| Hmotnost netto | 800 g |
| Obecné informace | |
| Typ | Überhitzungsregler |
| Komunikace | TCP / IP |
| Typ montáže | auf DIN SchienenGenericName |
| Připojení | |
| Připojení | Šroubovací svorky / drát Ø 0.14 až 1.5mm ² |
| Údaje o teplotě | |
| Skladovací teplota | -20 bis + 65 ° C |
| max. | 60 ° C |
| min. | 0 ° C |
Výrobce: ALCO
Jednotky: Ks
Váha: 0.40
