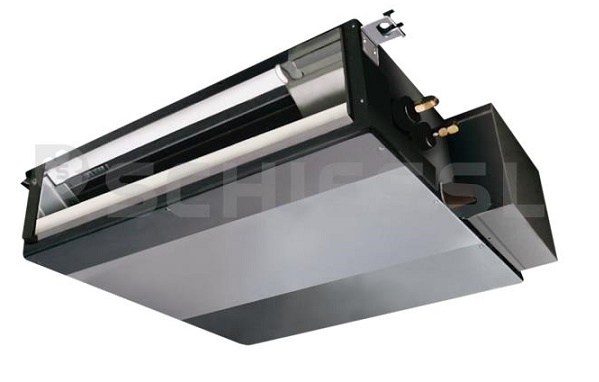

Mitsubishi M-Serie SEZ-M60DA, vnitřní kanálová splitová i multisplitová jednotka, R32
| Název produktu: | Mitsubishi M-Serie SEZ-M60DA, vnitřní kanálová splitová i multisplitová jednotka, R32 |
| Popis: | ařízení pro instalaci kanálů M-Series SEZ-M60 DA od Mitsubishi Electric. Klimatizace je vhodná pro venkovní jednotky SUZ-KA | MXZ série. Kde klimatizace nemají být vidět, jednotky SEZ-M fungují téměř nenápadně a nenápadně. Vzduchotechnické jednotky lze instalovat do falešného stropu a přivádět do místnosti upravený vzduch pomocí vzduchových sítí a ventilačních kanálů. Kryt: Vyrobeno z plechu, pozinkované, s tepelnou izolací. Snadná instalace. Všechny důležité části jsou přístupné zespodu s odpovídajícím servisním povolením. Nasávání vzduchu: Zezadu pomocí regenerovatelných vzduchových filtrů Výstup vzduchu: Provádí se pomocí spojovacího rámu potrubí, aby se na místě vytvořila distribuce vzduchu.Výměníky tepla: Vysoce výkonný výměník tepla, jako je výparník/kondenzátor, vyrobený z měděných trubek s lisovanými hliníkovými žebry a přírubovými spoji. Chladicí systém vyschl, vyprázdnil a naplnil inertním plynem. Kondenzátový žlab izolovaný proti kondenzaci.Ventilátor: Přímo poháněný stejnosměrný motor, bezkartáčový, s extrémně tiše běžícím oboustranným sací radiálním oběžným kolem, vnitřní tepelnou ochranou, ložisky tlumenými proti vibracím a dynamicky vyváženým, třístupňovým spínacím systémem. Externí statické lisování lze nastavit na 5, 15, 35 a 50Pa. Řízení: kompletně zapojené podle platných předpisů a vybavené svorkovnicí pro přívod a řízení ze sítě. Řídicí deska přepíná a monitoruje všechny funkce. |
| Charakteristika: | Odvlhčování vzduchu v místnosti (neregulované) Ukládání všech zadaných hodnot v případě výpadku proudu Automatické restartování po výpadku proudu Ovládání časovače (zapnuté a/nebo vypnuté) Systém diagnostiky poruch Funkce proti námraze Tříminutové zpoždění při startu Kompresor po opětovném uzavření Monitorování stanovené cílové teploty od 19 °C do 30 °C, větrání, chlazení, vytápění |
| Rozsah doručení: | 1x klimatizace Mitsubishi M-Series Duct SEZ-M60 DA bez dálkového ovládání |
| Rozměry: | 1190 x 200 x 700 mm |
| Aplikace: | Chlazení/ohřev |
| Design: | Single/Multi-Split, Kanalizační zařízení |
| Třída energetické účinnosti, Vytápění/Chlazení: | A+/A |
| Chladivo: | R32, R410A |
| Tlak: | 50 Pa |
| Doporučené krytí: | 16 A |
| Napájecí napětí: | 230/1/50 V/Ph/Hz |
| Doporučený průřez napájecího kabelu: | 4 x 1,5 mm² |
| Čistá hmotnost: | 27 kg |
| Objem vzduchu, Topení (Nízké/Střední/Vysoké): | 720 / 900 / 1080 m³/h |
| Objem vzduchu, Chlazení (Nízké/Střední/Vysoké): | 720 / 900 / 1080 m³/h |
| Nominální tepelná kapacita: | 7,40 kW |
| Nominální chladicí kapacita: | 6,10 kW |
| Nominální spotřeba energie, Vytápění/chlazení: | 2,04 kW/1,84 kW |
| Limity venkovních teplot, Vytápění: | -10 až +24 °C |
| Limity venkovních teplot, Chlazení: | -10 až 46 °C |
| Hladina akustického tlaku, Topení (Nízká/Střední/Vysoká): | 29 / 33 / 37 dB(A) |
| Hladina akustického tlaku, Chlazení (Nízká/Střední/Vysoká): | 29 / 33 / 37 dB(A) |
Weitere Informationen (DE)
Kanaleinbaugerät M-Serie SEZ-M60 DA von Mitsubishi Electric. Das Klimagerät ist für Außengeräte SUZ-KA | MXZ Serie geeignet.
Wo Klimageräte nicht gesehen werden sollen, verrichten SEZ-M Kanaleinbaugeräte nahezu lautlos und unsichtbar Ihre Arbeit. Die Kanalgeräte lassen sich in der Zwischendecke installieren und transportieren die konditionierte Luft über Luftblenden und Lüftungskanäle in den Raum.
Gehäuse: Besteht aus Stahlblech, verzinkt, mit Wärmedämmung. Einfache Montage. Alle wichtigen Teile sind mit entsprechendem Wartungsfreiraum von unten zugänglich.
Luftansaug: Von hinten über regenerierbare Luftfilter
Luftauslass: Erfolgt über einen Kanalanschlussrahmen für bauseitig zu erstellende Luftverteilung.
Wärmetauscher: Hochleistungswärmetauscher, als Verdampfer/ Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt, mit Bördelanschlüsse. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Kondensatwanne gegen Schwitzwasser gedämmt.
Ventilator: Direkt getrieben DC Motor, Bürstenlos, mit einem extrem leise laufenden, zweiseitig saugenden Radiallaufrad, mit innenliegendem Thermoschutz, schwingungsgedämmt gelagert und dynamisch ausgewuchtet, 3-stufig umschaltbar. Externe statische Pressung konfigurierbar auf 5, 15, 35 und 50Pa.
Steuerung: komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und Steuerung versehen. Eine Steuerplatine schaltet und überwacht alle Funktionen.
Technické parametry
General information
| Type | Single/Multi-Split |
Elektrická data
| Doporučené přečerpávací relé | 16 A |
| Napájecí napětí | 230 / 1 / 50 V / Ph / Hz |
| empfohlener Netzkabel pharmaquerschnitt | 4 x 1,5 mm ² |
Hmotnost
| Hmotnost netto | 27,0 kg |
Obecné informace
| Použití | Kühlen und Heizen | |
| Stavebnictví | KanalgerätRegion / state in France | |
| Vytápění | A + | Vysvětlení 2 |
| Chlazení | A | Vysvětlení 2 |
| Chladicí prostředek | R32 | |
| Chladicí prostředek | R410A |
Rozměry
| Šířka | 1190 mm |
| Výška | 200 mm |
| Hloubka | 700 mm |
Tlak
| Statický tlak | 50 Pa |
Údaje o teplotě
| Heizen | -10 bis + 24 ° C |
| Kühlen | -10 bis 46 ° C |
Údaje o výkonnosti
| Heizen (Niedrig / Mittel / Hoch) | 720 / 900 / 1080 m ³ / h |
| Kühlen (Niedrig / Mittel / Hoch) | 720 / 900 / 1080 m ³ / h |
| Jmenovitý topný výkon | 7,40 kW |
| Jmenovitá chladicí kapacita | 6,10 kW |
| Vytápění | 2,04 kW |
| Chlazení | 1,84 kW |
Zvukové údaje
| Heizen (Niedrig / Mittel / Hoch) | 29 / 33 / 37 dB (A) | (Erläuterung 1) |
| Kühlen (Niedrig / Mittel / Hoch) | 29 / 33 / 37 dB (A) | (Erläuterung 1) |
Technické parametry
| Parametr | Hodnota |
|---|---|
| General information | |
| Type | Single/Multi-Split |
| Elektrická data | |
| Doporučené přečerpávací relé | 16 A |
| Napájecí napětí | 230 / 1 / 50 V / Ph / Hz |
| empfohlener Netzkabel pharmaquerschnitt | 4 x 1,5 mm ² |
| Hmotnost | |
| Hmotnost netto | 27,0 kg |
| Obecné informace | |
| Použití | Kühlen und Heizen |
| Stavebnictví | KanalgerätRegion / state in France |
| Vytápění | A + / Vysvětlení 2 |
| Chlazení | A / Vysvětlení 2 |
| Chladicí prostředek | R32 |
| Chladicí prostředek | R410A |
| Rozměry | |
| Šířka | 1190 mm |
| Výška | 200 mm |
| Hloubka | 700 mm |
| Tlak | |
| Statický tlak | 50 Pa |
| Údaje o teplotě | |
| Heizen | -10 bis + 24 ° C |
| Kühlen | -10 bis 46 ° C |
| Údaje o výkonnosti | |
| Heizen (Niedrig / Mittel / Hoch) | 720 / 900 / 1080 m ³ / h |
| Kühlen (Niedrig / Mittel / Hoch) | 720 / 900 / 1080 m ³ / h |
| Jmenovitý topný výkon | 7,40 kW |
| Jmenovitá chladicí kapacita | 6,10 kW |
| Vytápění | 2,04 kW |
| Chlazení | 1,84 kW |
| Zvukové údaje | |
| Heizen (Niedrig / Mittel / Hoch) | 29 / 33 / 37 dB (A) / (Erläuterung 1) |
| Kühlen (Niedrig / Mittel / Hoch) | 29 / 33 / 37 dB (A) / (Erläuterung 1) |
Výrobce: Mitsubishi Electric
Jednotky: Ks
Váha: 27000.00
