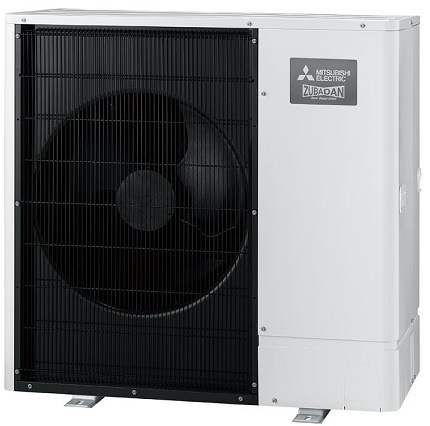

Mitsubishi PUD-SWM60VAA, tepelné čerpadlo Split Eco/Power Inverter, 6 kW, 414790, R32
| Název produktu: | Mitsubishi PUD-SWM60VAA, tepelné čerpadlo Split Eco/Power Inverter, 6 kW, 414790, R32 |
| Popis: | Klimatizace vzduch/voda Venkovní jednotka Tepelné čerpadlo PUD-SWM v děleném provedení pro vytápění a ohřev pitné vody ve flexibilním systému. S pečetí EHPA, certifikací SG-Ready a nejvyšší třídou účinnosti ErP A++. Ideální pro systémy v nové výstavbě a modernizaci. |
| Pouzdro: | Nové pouzdro a rám jsou vyrobeny z robustních pozinkovaných ocelových plechů se smaltováním. Velkoplošné odnímatelné obkladové prvky pro rychlý a snadný přístup. Optimalizované proudění vzduchu díky tvaru zvonové nálevky a poloze ventilátoru vede k výrazně nižším emisím hluku. Barva bílá. Možnost montáže venkovní jednotky na základovou desku nebo nástěnnou konzolu. Nové pouzdro se sklonem podlahové vany 2° pro rychlý odvod kondenzátu při odmrazování. Nízká výška pro flexibilní instalaci. |
| Vysoce výkonný výměník tepla: | Jako výparník, vyrobený z měděné trubky s lisovanými hliníkovými žebry s povlakem BLUfin. 2-násobné balení výparníku ve tvaru písmene L se superchladičem uspořádaným pro zvýšení výkonu. 1|Ventilátor: Inovativní axiální ventilátor s přímým pohonem vyrobený z plastu, řízený rychlostí, statický a dynamicky vyvážený s horizontální mřížkou ochrany kontaktů. Velký průměr ventilátoru umožňuje nižší otáčky a vede k výrazně nižším emisím hluku. Hnací motor chráněný proti povětrnostním vlivům, bezúdržbový vybavený tepelnou ochranou proti přetížení. |
| Kompresory: | Chlazený sací plyn, DC spirálový kompresor, otáčky řízené pomocí střídače. Použitím neodymových magnetů bylo dosaženo zvýšení točivého momentu a minimalizovaly se ztráty třením. Zvýšení součinitele výkonu až o 70 % ve srovnání s konvenčním kompresorem bez střídače. Nízké vibrace namontované na tlumičích vibrací a dodatečně opatřené kompresním pouzdrem. Ochrana motoru proti nadproudům a tepelnému přetížení, standardně vybavená. Integrované předehřev kompresoru pro snadné spuštění a zabránění hromadění kapalného chladiva v chladicím oleji. |
| Chladicí okruh: | S vysokotlakým senzorem, filtrem, odlučovačem oleje, kolektorem, servisními / plnicími přípojkami s uzavíracími ventily. Elektronické expanzní ventily pro snížení tlaku a hluku instalované ve venkovní jednotce. Přírubové přírubové spoje ve verzi 1/4" a 1/2". Chladicí okruh je testován tlakem, testován na netěsnosti, vysušen, evakuován a opatřen náplní chladicího oleje. 2fázový nízkotlaký chladicí okruh orientovaný na budoucnost, předplněný bezpečnostním chladivem R32. |
| Ovládání: | Kompletně zapojeno podle obvyklých předpisů a se svorkovnicí pro síťové napájení a potřebnými svorkami pro připojení na straně řízení k vnitřní části. Výkonové orgány pro kompresor a motor kondenzátoru. Střídač s pulzně-šířkovou modulací. Bezpečnostní řetěz sestávající z vysokotlakého a nízkotlakého spínače, ochrany proti přehřátí a nadproudové ochrany. |
| Vlastnosti: | Garantovaný rozsah použití až do venkovní teploty –25 °C Vysoký roční koeficient výkonu díky výkonu založenému na potřebách Velkorysé předplnění chladiva a nastavení množství plnění chladiva na základě potřeb Nízká provozní hlučnost díky nové koncepci zařízení Kompaktní hydraulický modul s komponenty připravenými k okamžitému připojení Možnost volitelného ovládání přes internetovou aplikaci MELCloud nebo ModBus protokolem Monitorování energie prostřednictvím integrované detekce množství tepla Optimalizované provozní chování díky funkci automatického přizpůsobení Jednoduchá konstrukce pro bivalentní nebo monoenergetický provoz |
| Rozměry: | Výška: 102 cm x Šířka: 105 cm x Hloubka: 48 cm |
| Jmenovitý tepelný výkon: | COP (A2/W35) 6 kW |
| Tepelný výkon: | (A - 15/ W35) 6,0 kW |
| Rozsah výkonu min. / max.: | (A2/W35) 3,1 až 7,0 kW |
| Aplikace pro střední teploty: | (55°C) Roční energetická účinnost Vytápění vnitřních prostor n/s 130 % A++ |
| Nízkoteplotní aplikace: | (35°C) Roční energetická účinnost Vytápění prostor n/s 176 % A+++ |
| Provoz na teplou vodu: | Energetická účinnost Příprava teplé vody n/wh % 148 |
| Hladina akustického výkonu [EN 12102]: | 55 dB |
| Napájecí napětí: | 230/1/50 V/Ph/Hz |
| Třída energetické účinnosti teplo: | A+++ |
| Oblast použití vytápění (venkovní jednotka): | –25 ~ + 24 ° C |
| Připojení chlazení: | Ø: fl. 6,35 mm / s. 12,7 mm |
| Čistá hmotnost: | 102 kg |
| Chladivo: | R32, nosnost min. 1,4 kg - max. 1,7 kg, ekvivalent WP/CO² (ekvivalent t/CO² max. (t) 675 / 0,945 / 1475) |
| Napájení venkovní jednotky: | 3 fáze / 400 V / 50 Hz |
Weitere Informationen (DE)
Luft/Wasser Klima Außengerät Wärmepumpe PUD-SWM60VAA in Split-Bauweise für Heizung und Trinkwassererwärmung im flexiblen System. Mit EHPA-Gütesiegel, SG-Ready-Zertifizierung und höchster ErP-Effizienzklasse A++. Ideal geeignet für Systeme in Neubau und Modernisierung.
Gehäuse und Rahmen: Bestehen aus stabilen verzinkten Stahlblechen mit Einbrennlackierung. Großflächig abnehmbare Verkleidungselemente für schnellen und einfachen Zugang. Optimierte Luftführung durch Glockentrichterform und Leiterposition führen zu deutlich geringeren Schallemissionen. Farbe Weiß. Montage der Außeneinheit auf Bodenplatte oder Wandkonsole möglich. Neues Gehäuse mit 2° Neigung der Bodenwanne für schnellen Ablauf von Kondensat während der Abtauung. Niedrige Höhe zur flexiblen Aufstellung.
Hochleistungswärmeübertrager: Als Verdampfer, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt, mit BLUfin-Beschichtung. 2-faches Verdampferpaket L- förmige, mit Unterkühler zur Leistungserhöhung angeordnet.
Ventilator: Neuartiger direkt getriebener Axialventilator aus Kunststoff, drehzahlgeregelt, statisch und dynamisch ausgewuchtet, mit horizontalem Berührungsschutzgitter. Der große Durchmesser des Ventilators ermöglicht eine niedrigere Drehzahl und führt zu deutlich geringeren Schallemissionen. Wettergeschützter Antriebsmotor, wartungsfrei, mit thermischem Überlastschutz ausgerüstet.
Verdichter: Sauggas gekühlter, DC-Scrollverdichter, drehzahlgeregelt über Inverter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehboomenderhöhung erreicht und Reibungsverluste konnten minimiert werden. Steigerung der Leistungszahl um bis zu 70 % gegenüber einem konventionellen nicht Inverter geregelten Verdichter. Vibrationsarm auf Schwingungsdämpfern montiert und zusätzlich mit Verdichtereinhausung versehen. Motorschutz gegen Überströme und thermische Überlastung, standardmäßig ausgestattet. Integrierte Verdichtervorwärmung für leichten Anlauf und zur Vermeidung der Ansammlung flüssigen Kältemittels im Kältemaschinenöl.
Kältekreislauf: Mit Hochdrucksensor, Filter, Ölabscheider, Sammler, Service-/Füllanschlüssen, mit absperrbaren Ventilen. Elektronische Expansionsventile zur Druck und Geräuschminderung im Außengerät eingebaut. Bördelanschlüsse in 1/4" und 1/2" Ausführung. Der Kältekreislauf ist druck geprüft, leck getestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Zukunftsweisender 2-Phasen-Niederdruck-Kältekreislauf, mit Sicherheitskältemittel R32 vorgefüllt.
Steuerung: Komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und den nötigten Klemmen für die steuer seitige Verbindung zum Innenteil. Leistungsorgane für den Verdichter und Verflüssigermotor. Inverter mit Puls-Weiten Modellierung. Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz und Überstromschutz.
Technické parametry
Elektrická data
| Napájecí napětí | 230 / 1 / 50 V / Ph / Hz |
Hmotnost
| Hmotnost netto | 101,0 kg |
Obecné informace
| Použití | Nur Heizen | |
| Vytápění | A + + + | |
| Chladicí prostředek | R32 | |
| Množství chladiva | 1,3 kg | Vorgefüllt |
Rozměry
| Šířka | 1050 mm |
| Výška | 1020 mm |
| Hloubka | 480 mm |
Údaje o teplotě
| Heizen | -25 bis + 24 ° C |
Údaje o výkonnosti
| Jmenovitý topný výkon | 6,00 kW | bei (A7 / 35) 5,70 kW bei (A-15 / W35) |
Zvukové údaje
| Vytápění VRF AU | 41 dB (A) | Vysvětlení 1 |
| Hladina akustického výkonu | 55 dB (A) | Heizen |
Technické parametry
| Parametr | Hodnota |
|---|---|
| Elektrická data | |
| Napájecí napětí | 230 / 1 / 50 V / Ph / Hz |
| Hmotnost | |
| Hmotnost netto | 101,0 kg |
| Obecné informace | |
| Použití | Nur Heizen |
| Vytápění | A + + + |
| Chladicí prostředek | R32 |
| Množství chladiva | 1,3 kg / Vorgefüllt |
| Rozměry | |
| Šířka | 1050 mm |
| Výška | 1020 mm |
| Hloubka | 480 mm |
| Údaje o teplotě | |
| Heizen | -25 bis + 24 ° C |
| Údaje o výkonnosti | |
| Jmenovitý topný výkon | 6,00 kW / bei (A7 / 35) 5,70 kW bei (A-15 / W35) |
| Zvukové údaje | |
| Vytápění VRF AU | 41 dB (A) / Vysvětlení 1 |
| Hladina akustického výkonu | 55 dB (A) / Heizen |
Výrobce: Mitsubishi Electric
Jednotky: Ks
Váha: 102000.00
